FWD-2.0 RK3588 ইমেজ প্রসেসিং বোর্ড 8K ভিডিও এনকোডিং 6 TOPS এনপিইউ এবং ইনফ্রারেড ক্যামেরার জন্য ডুয়াল চ্যানেল ভিডিও ইনপুট সহ
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | Forward |
| মডেল নম্বার | FWD-2.0 RK3588 |
| ন্যূনতম চাহিদার পরিমাণ | 1 |
| ডেলিভারি সময় | 5-8 কাজের দিন |
| পরিশোধের শর্ত | টি/টি |
| যোগানের ক্ষমতা | 10000/বছর |
পণ্যের বিবরণ
| বিশেষভাবে তুলে ধরা | RK3588 ইমেজ প্রসেসিং বোর্ড,৮ কে ভিডিও কোডিং বোর্ড,ইনফ্রারেড ক্যামেরা ভিডিও ইনপুট বোর্ড |
||
|---|---|---|---|
পণ্যের বর্ণনা
FWD-2.0 RK3588 খরচ-কার্যকর ইমেজ প্রসেসিং বোর্ড
ইনফ্রারেড ক্যামেরা / থার্মাল ইমেজারের জন্য এমবেডেড ইমেজ প্রসেসিং বোর্ড
পণ্য ওভারভিউ

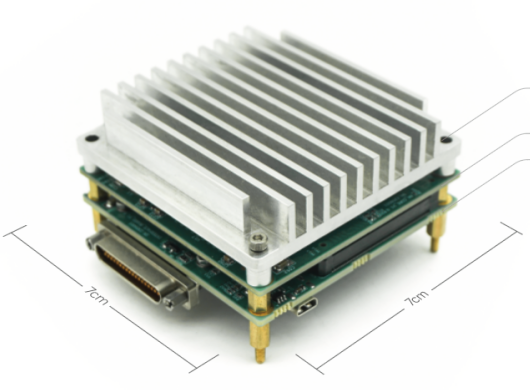

এই এমবেডেড ইমেজ প্রসেসিং বোর্ড 70×70×17 মিমি পরিমাপ করে এবং এতে একটি প্রধান প্রসেসর কোর বোর্ড (SOM) এবং একটি ইমেজ প্রসেসিং ক্যারিয়ার বোর্ড থাকে। কোর বোর্ডে রকচিপের ফ্ল্যাগশিপ RK3588 প্রসেসর রয়েছে যা একটি 8nm LP প্রক্রিয়ায় নির্মিত, একটি অক্টা-কোর 64-বিট CPU সহ Cortex-A76+A55 আর্কিটেকচারের উপর ভিত্তি করে এবং 2.4GHz পর্যন্ত প্রধান ফ্রিকোয়েন্সি। এটি একটি AI NPU-কে সংহত করে যা 6 TOPS কম্পিউটিং শক্তি সরবরাহ করতে সক্ষম এবং মূলধারার গভীর শিক্ষার কাঠামোকে সমর্থন করে।
বোর্ড SDI ডিজিটাল ভিডিও এবং PAL অ্যানালগ ভিডিওর জন্য ডুয়াল-চ্যানেল ইনপুটগুলিকে একীভূত করে, যখন SDI ভিডিও এবং নেটওয়ার্ক ভিডিও আউটপুট উভয়কেই সমর্থন করে৷ সমৃদ্ধ অনবোর্ড যোগাযোগ ইন্টারফেস দিয়ে সজ্জিত, এটি উচ্চ-কর্মক্ষমতা এমবেডেড ভিশন সিস্টেমের জন্য স্থিতিশীল এবং দক্ষ ভিডিও ডেটা ট্রান্সমিশন সক্ষম করে। পণ্যটি লিনাক্স (উবুন্টু রুটএফএস) পরিবেশের অধীনে মূল ড্রাইভার অভিযোজন সম্পন্ন করেছে, সরাসরি অ্যাপ্লিকেশন-লেয়ার বিকাশের অনুমতি দেয়।
অ্যাপ্লিকেশন
বিভিন্ন অ্যাপ্লিকেশন বা অ্যালগরিদমিক সফ্টওয়্যার প্রোগ্রাম স্থাপনের সাথে, এই ইমেজ প্রসেসিং বোর্ডটি একটি মূল উপাদান হিসাবে কাজ করে যা ডিভাইসে একত্রিত হয় যেমন সিকার, পড এবং অপটোইলেক্ট্রনিক জিম্বাল, লক্ষ্য পর্যবেক্ষণ, লক্ষ্য নির্ধারণ এবং রিকনেসান্সের সুবিধা দেয়।
মূল বৈশিষ্ট্য
- SDI ডিজিটাল ভিডিও ক্যাপচার:SDI ডিজিটাল ভিডিও সংকেত ক্যাপচার ক্ষমতা দিয়ে সজ্জিত
- PAL এনালগ ভিডিও ক্যাপচার:PAL এনালগ ভিডিও সংকেত ক্যাপচার ক্ষমতা দিয়ে সজ্জিত
- সিরিয়াল যোগাযোগ:সিরিয়াল যোগাযোগ ক্ষমতা দিয়ে সজ্জিত
- নেটওয়ার্ক যোগাযোগ:নেটওয়ার্ক যোগাযোগ ক্ষমতা দিয়ে সজ্জিত
- টাইপ-সি ইন্টারফেস এবং সম্প্রসারণ:বৈশিষ্ট্য টাইপ-সি ইন্টারফেস ইউএসবি 3.1 সমর্থন করে এবং ডেস্কটপ সিস্টেম অপারেশনের জন্য পেরিফেরাল সম্প্রসারণ
- HDMI আউটপুট:HDMI আউটপুট ক্ষমতা দিয়ে সজ্জিত
- এআই ইনফারেন্স রানটাইম এনভায়রনমেন্ট:ট্রাই-কোর আর্কিটেকচার এবং 6 TOPS কম্পিউটিং শক্তি সহ অন্তর্নির্মিত AI অনুমান রানটাইম পরিবেশ; INT4, INT8, INT16, FP16, BF16, এবং TF32 সহ একাধিক ডেটা নির্ভুলতা সমর্থন করে
- ভিডিও এনকোডিং:H.265 এবং H.264-এর মতো ফরম্যাটে ভিডিও এনকোডিং সমর্থন করে
কোর হার্ডওয়্যার কনফিগারেশন
| কনফিগারেশন | স্পেসিফিকেশন |
|---|---|
| সিপিইউ | রকচিপ RK3588: অক্টা-কোর 64-বিট বড়-ছোট আর্কিটেকচার (4x কর্টেক্স-A76 + 4x কর্টেক্স-A55) |
| এনপিইউ | 6 টপস কম্পিউটিং পাওয়ার, ট্রিপল-কোর আর্কিটেকচার, INT4/INT8/INT16/FP16/BF16/TF32 সমর্থন করে |
| জিপিইউ | ARM Mali-G610 MC4, OpenGL ES 1.1/2.0/3.1/3.2, Vulkan 1.1/1.2, OpenCL 1.1/1.2/2.0, এমবেডেড হাই-পারফরম্যান্স 2D ইমেজ অ্যাক্সিলারেশন মডিউল |
| মাল্টিমিডিয়া | H.265/H.264/AV1/VP9/AVS2 ভিডিও ডিকোডিং 8K@60FPS পর্যন্ত সমর্থন করে; 8K@30FPS পর্যন্ত H.264/H.265 ভিডিও এনকোডিং সমর্থন করে |
| RAM | 8GB LPDDR4X |
| অন্তর্নির্মিত স্টোরেজ | 64GB eMMC |
| স্টোরেজ প্রসারিত করুন | স্ট্যান্ডার্ড SD কার্ড স্লট, 128GB পর্যন্ত সমর্থন করে |
| উচ্চ গতির ইন্টারফেস | PCIe 3.0 / PCIe 2.0 / Type-C / USB 3.1 / USB 2.0 সমর্থন করে |
হার্ডওয়্যার ইন্টারফেস
| ইন্টারফেস | স্পেসিফিকেশন | বর্ণনা |
|---|---|---|
| পাওয়ার সাপ্লাই | DC 12V ±1V | সর্বাধিক অপারেটিং বর্তমান 1.2A, সাধারণত 0.5A এর কাছাকাছি ব্যবহার; ক্ষুদ্র সংযোজকের মাধ্যমে সরবরাহ করা হয় |
| ভিডিও ইনপুট | 1* SDI | ডিজিটাল ভিডিও ইনপুট, সর্বোচ্চ রেজোলিউশন 1920x1080 60 fps এ, MCX-টাইপ RF সংযোগকারী ব্যবহার করে |
| ভিডিও ইনপুট | 1* PAL | অ্যানালগ ভিডিও ইনপুট, 720x576 @ 25fps, MCX-টাইপ RF সংযোগকারী ব্যবহার করে |
| ভিডিও ইনপুট | 1 * SDI | 3G-SDI, HD-SDI |
| ভিডিও আউটপুট | 2* HDMI | মাইক্রো ইন্টারফেস |
| ইন্টারনেট | 1* ইথারনেট | ক্ষুদ্র 1.25 সংযোগকারী ব্যবহার করে গিগাবিট অটো-নেগোসিয়টিং ইথারনেট পোর্ট |
| ইউএসবি | 1 * USB 3.1 | টাইপ-সি |
| সিরিয়াল পোর্ট | 3 * RS422 1*RS232 |
ডিফল্ট ট্রান্সমিশন বড রেট: 115,200 bps UART |
বোর্ড স্পেসিফিকেশন
ইনস্টলেশন মাত্রা: 70 মিমি (L) × 70 মিমি (W) (সংযোগকারী ব্যতীত); উচ্চতা 34 মিমি এর বেশি নয় (তাপ সিঙ্ক সহ)। বোর্ডের মাত্রার পরিকল্পিত ডায়াগ্রাম চিত্র 1-এ দেখানো হয়েছে। হার্ডওয়্যার ইন্টারফেসগুলি চিত্র 2-এ দেখানো হয়েছে।
পরিবেশগত অভিযোজনযোগ্যতা
অপারেটিং তাপমাত্রা: -40 ℃ থেকে +60 ℃
সফটওয়্যার ডেভেলপমেন্ট সাপোর্ট
এই পণ্যটি লিনাক্স সিস্টেমের উপর ভিত্তি করে সমস্ত মূল পেরিফেরাল ড্রাইভারের অভিযোজন এবং যাচাইকরণ সম্পন্ন করেছে (ডিফল্টরূপে উবুন্টু ফাইল সিস্টেমের সাথে সজ্জিত)। ব্যবহারকারীরা জটিল নিম্ন-স্তরের ড্রাইভার উদ্বেগ ছাড়াই স্ট্যান্ডার্ড সিস্টেম কল ব্যবহার করে সরাসরি অ্যাপ্লিকেশন-লেয়ার ডেভেলপমেন্ট পরিচালনা করতে পারে।
ড্রাইভার সফটওয়্যার
- কোর প্রসেসর ড্রাইভার:RK3588 এর অভিযোজিত পাওয়ার ম্যানেজমেন্ট, ক্লক, ইন্টারাপ্ট এবং ডিএমএ কন্ট্রোলার, সিপিইউ এবং এনপিইউ কম্পিউটিং পাওয়ারের দক্ষ সময়সূচী নিশ্চিত করে
- ভিডিও ইনপুট ড্রাইভার:
- এসডিআই ড্রাইভার:অভিযোজিত ডিজিটাল ভিডিও রিসিভার চিপ, স্থিতিশীল ক্যাপচার এবং হাই-ডেফিনিশন SDI সংকেতগুলির সিঙ্ক্রোনাইজেশন সমর্থন করে
- PAL ড্রাইভার:অভিযোজিত এনালগ ভিডিও ডিকোডার চিপ এবং BT.656 ইন্টারফেসের জন্য সম্পূর্ণ টাইমিং অ্যালাইনমেন্ট, স্ট্যান্ডার্ড V4L2 ডিভাইস নোড প্রদান করে
- ভিডিও আউটপুট ড্রাইভার:অভিযোজিত SDI ট্রান্সমিটার চিপ এবং প্রদত্ত ডিসপ্লে ডিভাইস ড্রাইভার, ভিডিও ফ্রেম স্ট্রিমিং এবং প্রদর্শন সমর্থন করে
- নেটওয়ার্ক ইন্টারফেস ড্রাইভার:অভিযোজিত গিগাবিট ইথারনেট, নেটওয়ার্ক ভিডিও স্ট্রিম (RTSP) স্ট্রিমিং এবং রিমোট কমান্ড কন্ট্রোল সমর্থন করে
- যোগাযোগ ইন্টারফেস ড্রাইভার:বহিরাগত ডিভাইসগুলির সাথে সরাসরি নিয়ন্ত্রণ এবং ডেটা ইন্টারঅ্যাকশনের জন্য UART, I2C এবং GPIO সহ অনবোর্ড ইন্টারফেসগুলি অভিযোজিত
ভিডিও ক্যাপচার
বিভিন্ন সেন্সর সংযোগের প্রয়োজনীয়তা মেটাতে বোর্ড দুটি ধরনের ভিডিও ইনপুট ইন্টারফেসকে একীভূত করে:
- SDI ডিজিটাল ভিডিও ইনপুট:ড্রাইভার প্রাসঙ্গিক সিরিয়ালাইজার/ডিসারিয়ালাইজার (SerDes) এর সাথে অভিযোজিত, ইমেজ ফ্রেম ডেটা অধিগ্রহণের জন্য স্ট্যান্ডার্ড V4L2 ইন্টারফেস প্রদান করে
- PAL এনালগ ভিডিও ইনপুট:সংকেত রূপান্তর এবং V4L2 ফ্রেমওয়ার্ক প্রক্রিয়াকরণের জন্য অভিযোজিত এনালগ ভিডিও ডিকোডার চিপ সহ অ্যানালগ ইনফ্রারেড (IR) ইনপুট সমর্থন করে
| ভিডিও ইনপুট | সংগ্রহ স্পেসিফিকেশন | রঙের স্থান |
|---|---|---|
| দৃশ্যমান লাইট ক্যামেরা | 1920x1080@60fps 1920x1080@50fps 1920x1080@30fps | RGB24/NV12 |
| ইনফ্রারেড ক্যামেরা | 720x576@25fps | RGB24 |
অ্যালগরিদম স্থাপনা
বস্তু সনাক্তকরণ, শ্রেণিবিন্যাস এবং ট্র্যাকিং সহ জটিল দৃষ্টি কার্যের জন্য INT4/INT8/INT16/FP16 হাইব্রিড অপারেশন সমর্থনকারী ট্রাই-কোর আর্কিটেকচার NPU-কে একীভূত করে। RKNN মডেল লোড করার জন্য, ইনপুট/আউটপুট পরিচালনার জন্য এবং NPU-তে অনুমান গণনা চালানোর জন্য RKNN রানটাইম API প্রদান করে।
দ্রুত শুরু করার জন্য চলমান অ্যালগরিদম উদাহরণ প্রদান করা হয়েছে:
- বস্তু সনাক্তকরণ:ক্যাপচার করা ভিডিও স্ট্রিমগুলিতে রিয়েল-টাইম অবজেক্ট সনাক্তকরণের জন্য YOLOv5 স্থাপনার উদাহরণ
- অবজেক্ট ট্র্যাকিং:মিস দূরত্ব ডেটার উপর ভিত্তি করে বন্ধ-লুপ নিয়ন্ত্রণের জন্য ইন্টিগ্রেটেড ট্র্যাকিং অ্যালগরিদম উদাহরণ
- ভিডিও স্ট্রিমগুলির সাথে একীকরণ:উদাহরণ প্রোগ্রামটি ওএসডি ফাংশনের মাধ্যমে অনুমান এবং ফলাফলের জন্য এনপিইউতে ইমেজ ফ্রেমগুলিকে ফিডিং দেখায়
দ্রষ্টব্য: উদাহরণগুলি শুধুমাত্র প্রকৌশল নির্দেশিকা হিসাবে কাজ করে; অ্যালগরিদমের কার্যকারিতা বা কার্যকারিতা নিশ্চিত নয়।
পণ্য ডেলিভারি চেকলিস্ট
| না। | পদার্থ | পরিমাণ | মন্তব্য |
|---|---|---|---|
| 1 | ইমেজ প্রসেসিং কার্ড | 1 সেট | |
| 2 | হিট সিঙ্ক | 1 পিসি | |
| 3 | পাওয়ার ক্যাবল | 1 সেট | সকেট মডেল: J30JZLN37ZKWA000 প্লাগ মডেল: J30JZ/XN37TJCAL01 (200mm সীসা তারের সাথে প্লাগ অন্তর্ভুক্ত) সিরিয়াল কেবল নেটওয়ার্ক কেবল |
| 4 | মাইক্রো ইউএসবি কেবল | 2 পিসি | ড্রাইভার ফ্ল্যাশিং জন্য ব্যবহৃত |
| 5 | ভিডিও ইনপুট কেবল | 2 পিসি | MCX-J3 ডান-কোণ থেকে BNC পুরুষ অ্যাডাপ্টার, 50Ω, 400 মিমি |
| 6 | ভিডিও আউটপুট তারের | 1 পিসি | MCX-J3 ডান-কোণ থেকে BNC পুরুষ অ্যাডাপ্টার, 50Ω, 400 মিমি |
| 7 | টাইপ-সি কেবল | 1 পিসি | ইউএসবি অ্যাডাপ্টারের জন্য |
| 8 | HDMI কেবল | 1 পিসি | মাইক্রো ইন্টারফেস |
| 9 | ব্যবহারকারীর ম্যানুয়াল | 1 | ডিজিটাল ফাইল (নমুনা সোর্স কোড সহ) |
| 10 | সামঞ্জস্যের শংসাপত্র | 1 | কাগজের নথি |
