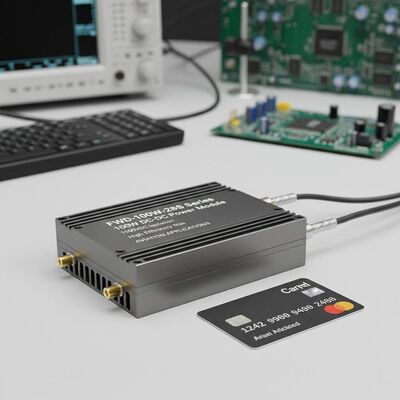

FWD-100W-28S সিরিজ 100W ডিসি-ডিসি পাওয়ার মডিউল, 1500VDC আইসোলেশন এবং এভিয়েশন অ্যাপ্লিকেশনের জন্য আল্ট্রা-কম্প্যাক্ট সাইজ
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | Forward |
| মডেল নম্বার | FWD-100W-28S সিরিজ |
| ন্যূনতম চাহিদার পরিমাণ | 1 |
| ডেলিভারি সময় | 5-8 কাজের দিন |
| পরিশোধের শর্ত | এল/সি, টি/টি |
| যোগানের ক্ষমতা | 10000/বছর |
পণ্যের বিবরণ
| ইনপুট (ভিডিসি) | 16～40V | আকার | 35.4 × 25.1 × 12.7 মিমি |
|---|---|---|---|
| তাপমাত্রা চক্র | -55～ + 125℃, 10 বার | ওজন | 31 গ্রাম |
| শীতল করার পদ্ধতি | পরিচলন, জোরপূর্বক বায়ু কুলিং, পরিবাহী | সুরক্ষা | আর্দ্রতা প্রমাণ, লবণ স্প্রে প্রমাণ, ছাঁচ প্রমাণ |
| বিশেষভাবে তুলে ধরা | FWD-100W-28S এভিয়েশন ডিসি-ডিসি,এভিয়েশন ডিসি-ডিসি পাওয়ার মডিউল,100W এভিয়েশন ডিসি-ডিসি মডিউল |
||
পণ্যের বর্ণনা
FWD-100W-28S সিরিজ ১/১৬ ব্রিক পাওয়ার সিরিজ ৬০W ডিসি-ডিসি পাওয়ার মডিউল
মূল বৈশিষ্ট্য
- উচ্চ দক্ষতা: ৯০.৩%
- সর্বোচ্চ আউটপুট পাওয়ার: ১০০W পর্যন্ত
- ইনপুট/আউটপুট বিচ্ছিন্নতা: ১৫০০VDC
- আল্ট্রা-কম্প্যাক্ট আকার: ৩৫.৪ * ২৫.১ * ১২.৭ মিমি
- উচ্চ নির্ভরযোগ্যতা: কোনও অভ্যন্তরীণ অ্যালুমিনিয়াম এবং ট্যান্টালাম ইলেক্ট্রোলাইটিক ক্যাপাসিটর নেই
- ওভার কারেন্ট, ওভার ভোল্টেজ এবং শর্ট-সার্কিট সুরক্ষা
- অ্যাপ্লিকেশন: শিল্প নিয়ন্ত্রণ, রাডার, ফায়ার কন্ট্রোল, মিসাইল-বাহিত, যোগাযোগ ব্যবস্থা
মডেল স্পেসিফিকেশন
| মডেল | ইনপুট (VDC) | আউটপুট (VDC) | আউটপুট কারেন্ট | রিপল Vp-p | দক্ষতা | আকার |
|---|---|---|---|---|---|---|
| WBDC100W-28S3R3 | ১৬-৪০V | ৩.৩V | ২০A | ৮০mV | ৮৮% | ৩৫.৪*২৫.১*১২.৭ |
| WBDC100W-28S05 | ১৬-৪০V | ৫V | ২০A | ৮০mV | ৮৮% | ৩৫.৪*২৫.১*১২.৭ |
| WBDC100W-28S08 | ১৬-৪০V | ৮V | ১২৫A | ১০০mV | ৮৯% | ৩৫.৪*২৫.১*১২.৭ |
| WBDC100W-28S012 | ১৬-৪০V | ১২V | ৮.৩৩A | ১০০mV | ৯০.৩% | ৩৫.৪*২৫.১*১২.৭ |
| WBDC100W-28S15 | ১৬-৪০V | ১৫V | ৬.৬৬A | ১০০mV | ৯০% | ৩৫.৪*২৫.১*১২.৭ |
| WBDC100W-28S24 | ১৬-৪০V | ২৪V | ৪.১৬A | ১৫০mV | ৯০% | ৩৫.৪*২৫.১*১২.৭ |
| WBDC100W-28S28 | ১৬-৪০V | ২৮V | ৩.৫৭A | ১৫০mV | ৮৯% | ৩৫.৪*২৫.১*১২.৭ |
| WBDC100W-28S32 | ১৬-৪০V | ৩২V | ৩.১২A | ১০০mV | ৮৯% | ৩৫.৪*২৫.১*১২.৭ |
| WBDC100W-28S36 | ১৬-৪০V | ৩৬V | ২.৭৭A | ২০০mV | ৮৯% | ৩৫.৪*২৫.১*১২.৭ |
গুরুত্বপূর্ণ নোট
সমস্ত ডেটা +২৫°C এ পরীক্ষা করা হয়েছে যদি না অন্যথায় নির্দিষ্ট করা হয়, রেট করা ইনপুট/আউটপুট, সম্পূর্ণ লোড এবং বিশুদ্ধ প্রতিরোধক লোডের অধীনে।
কাস্টম ভোল্টেজ আউটপুট প্রয়োজনীয়তার জন্য আমাদের সাথে যোগাযোগ করুন।
"N" প্রত্যয়যুক্ত মডেলগুলি নেতিবাচক যুক্তি, ফ্ল্যাঞ্জ-আর কনফিগারেশন নির্দেশ করে।
সাফিক্স প্লাস-এম (-৫৫ ডিগ্রি অ্যাক্টিভেশন) নামকরণের নিয়ম: N-R-M
ইনপুট প্যারামিটার
| ইনপুট প্যারামিটার | মন্তব্য | ন্যূনতম | সাধারণ | সর্বোচ্চ | একক |
|---|---|---|---|---|---|
| ইনপুট ভোল্টেজ পরিসীমা | ২৮Vin | ১৬ | ২৮ | ৪০ | VDC |
| ইনপুট সার্জ ভোল্টেজ | ট্রানজিয়েন্ট (১ সেকেন্ড) | ৫০ | VDC | ||
| টার্ন অন ভোল্টেজ | ১৪ | ১৫ | ১৬ | VDC | |
| টার্ন অফ ভোল্টেজ | ১৩ | ১৪ | ১৫ | VDC | |
| নো লোড ইনপুট কারেন্ট | আউটপুট নো লোড ৪৮Vin | ১১০ | mA | ||
| ইনপুট/আউটপুট ফিল্টারিং | π টাইপ | মাল্টি-লেভেল | |||
| সক্ষম যুক্তি | পজিটিভ লজিক: পাওয়ার অন (সক্ষম পিন খোলা), পাওয়ার অফ (সক্ষম পিন শর্ট করা) নেগেটিভ লজিক: পাওয়ার অফ (সক্ষম পিন খোলা), পাওয়ার অন (সক্ষম পিন শর্ট করা) |
||||
সাধারণ স্পেসিফিকেশন
| সাধারণ স্পেসিফিকেশন | মন্তব্য | ন্যূনতম | সাধারণ | সর্বোচ্চ | একক |
|---|---|---|---|---|---|
| ইনপুট/আউটপুট বিচ্ছিন্নতা ভোল্টেজ | ১৫০০ | VDC | |||
| ইনপুট/হাউজিং বিচ্ছিন্নতা ভোল্টেজ | ১৫০০ | VDC | |||
| আউটপুট/হাউজিং বিচ্ছিন্নতা ভোল্টেজ | ৫০০ | VDC | |||
| ইনসুলেশন রেজিস্ট্যান্স | DC৫০০V | ১০০ | MΩ | ||
| সুইচিং ফ্রিকোয়েন্সি | ২০০ | ৩২০ | ৪০০০ | kHz | |
| কাজের তাপমাত্রা | -৪০ | ১০০ | °C | ||
| স্টোরেজ তাপমাত্রা | -৫৫ | ১২৫ | °C | ||
| সুরক্ষা | আর্দ্রতা-প্রমাণ, লবণ স্প্রে-প্রমাণ, ছাঁচ-প্রমাণ | ||||
| আকার | ৩৫.৪ * ২৫.১ * ১২.৭ | মিমি | |||
| কুলিং পদ্ধতি | কনভেকশন, ফোর্সড এয়ার কুলিং, কন্ডাকশন | ||||
| ওজন | ৩১ | গ্রাম | |||
নির্বাচন পরীক্ষার মান
| পরীক্ষার প্রকল্প | পদ্ধতি | পরীক্ষার শর্ত | শিল্প গ্রেড | গ্রেড |
|---|---|---|---|---|
| অভ্যন্তরীণ চাক্ষুষ পরিদর্শন | GJB548B, ২০১৭.১ | ১০০% | ১০০% | |
| উচ্চ তাপমাত্রা স্টোরেজ | GJB150.3A | +১২৫°C, ৪৮ ঘন্টা | ১০০% | |
| নিম্ন তাপমাত্রা স্টোরেজ | GJB150.3A | -৫৫°C, ৪৮ ঘন্টা | ১০০% | |
| তাপমাত্রা চক্র | GJB548B, ১০১০.১ | -৫৫~+১২৫°C, ১০ বার | ১০০% | |
| মধ্যবর্তী ভোল্টেজ পরীক্ষা | - | Tc = +২৫°C | ১০০% | |
| বার্ন-ইন | Tc = +৮৫°C, ৪৮ ঘন্টা | র্যান্ডম চেক | ১০০% | |
| চূড়ান্ত বৈদ্যুতিক পরীক্ষা | পণ্য স্পেসিফিকেশন | -৪০°C, +২৫°C, +৮৫°C (Tc) | ১০০% | ১০০% |
| বাহ্যিক চাক্ষুষ পরিদর্শন | GJB548B, ২০০৯.১ | ১০০% | ১০০% |
শারীরিক মাত্রা
আকার: ৩৩.২ মিমি (দৈর্ঘ্য) * ২২.৮ মিমি (প্রস্থ) * ৯.১ মিমি (উচ্চতা)
পিন কনফিগারেশন
| পিন | প্রতীক | কার্যকারিতা |
|---|---|---|
| ১ | Vi- | ইনপুট নেগেটিভ |
| ২ | EN | নিয়ন্ত্রণ প্রান্ত |
| ৩ | Vi+ | ইনপুট পজিটিভ |
| ৪ | Vo+ | আউটপুট পজিটিভ |
| ৫ | S+ | সেন্সিং প্রান্ত পজিটিভ |
| ৬ | Trim | ভোল্টেজ সমন্বয় প্রান্ত |
| ৭ | S- | সেন্সিং প্রান্ত নেগেটিভ |
| ৮ | Vo- | আউটপুট নেগেটিভ |
