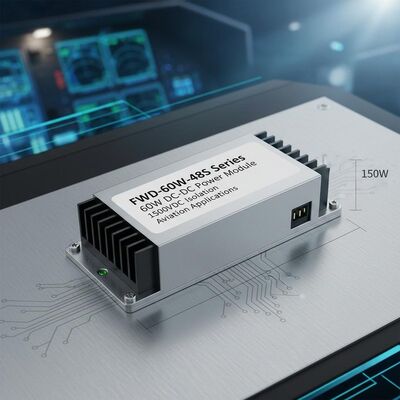

এভিয়েশন অ্যাপ্লিকেশনগুলির জন্য 1500VDC বিচ্ছিন্নতা এবং অতি কমপ্যাক্ট আকার সহ FWD-60W-48S সিরিজ 60W DC-DC পাওয়ার মডিউল
| উৎপত্তি স্থল | চীন |
|---|---|
| পরিচিতিমুলক নাম | Forward |
| মডেল নম্বার | FWD-60W-48S সিরিজ |
| ন্যূনতম চাহিদার পরিমাণ | 1 |
| ডেলিভারি সময় | 5-8 কাজের দিন |
| পরিশোধের শর্ত | এল/সি, টি/টি |
| যোগানের ক্ষমতা | 10000/বছর |
বিনামূল্যে নমুনা এবং কুপন পেতে আমার সাথে যোগাযোগ করুন।
হোয়াটসঅ্যাপ:0086 18588475571
ওয়েচ্যাট: 0086 18588475571
স্কাইপ: sales10@aixton.com
যদি আপনার কোন সমস্যা হয়, আমরা ২৪ ঘন্টা অনলাইন সহায়তা প্রদান করি।
xপণ্যের বিবরণ
| ইনপুট (ভিডিসি) | 18 75V | আকার | 35.4 × 25.1 × 12.7 মিমি |
|---|---|---|---|
| তাপমাত্রা চক্র | -55～ + 125℃, 10 বার | ওজন | 31 গ্রাম |
| কুলিং পদ্ধতি | পরিচলন, জোরপূর্বক বায়ু কুলিং, পরিবাহী | সুরক্ষা | আর্দ্রতা প্রমাণ, লবণ স্প্রে প্রমাণ, ছাঁচ প্রমাণ |
| বিশেষভাবে তুলে ধরা | 60W আউটপুট পাওয়ার DC-DC পাওয়ার মডিউল,1500VDC আইসোলেশন পাওয়ার মডিউল,অতি কমপ্যাক্ট আকারের এভিয়েশন পাওয়ার মডিউল |
||
পণ্যের বর্ণনা

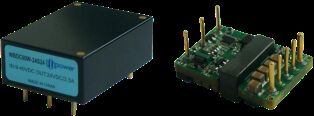

FWD-60W-48S সিরিজ 1/16 BRICK পাওয়ার সিরিজ 60W DC-DC পাওয়ার মডিউল
মূল বৈশিষ্ট্য
- উচ্চ দক্ষতাঃ ৯০%
- সর্বাধিক আউটপুট শক্তিঃ 60W পর্যন্ত
- ইনপুট/আউটপুট আইসোলেশনঃ 1500VDC
- অতি কমপ্যাক্ট আকারঃ 35.4 * 25.1 * 12.7 মিমি
- উচ্চ নির্ভরযোগ্যতাঃ কোন অভ্যন্তরীণ অ্যালুমিনিয়াম এবং ট্যানটালিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটার নেই
- অতিরিক্ত বর্তমান, অতিরিক্ত ভোল্টেজ এবং শর্ট সার্কিট সুরক্ষা
- অ্যাপ্লিকেশনঃ সামরিক গবেষণা, শিল্প নিয়ন্ত্রণ, রাডার, আগুন নিয়ন্ত্রণ, ক্ষেপণাস্ত্র বহন, যোগাযোগ সিস্টেম
মডেল স্পেসিফিকেশন
| মডেল | ইনপুট (ভিডিসি) | আউটপুট (ভিডিসি) | আউটপুট বর্তমান | রিপল ভিপি-পি | কার্যকারিতা | আকার |
|---|---|---|---|---|---|---|
| WBDC60W-48S3R3 | ১৮-৭৫ ভোল্ট | 3.৩ ভি | ১২ এ | ৮০ এমভি | ৮৭% | 35.4*25.1*127 |
| WBDC60W-48S05 | ১৮-৭৫ ভোল্ট | ৫ ভোল্ট | ১২ এ | ৮০ এমভি | ৮৮% | 35.4*25.1*127 |
| WBDC60W-48S06 | ১৮-৭৫ ভোল্ট | ৬ ভোল্ট | ১০ এ | ৮০ এমভি | ৮৮% | 35.4*25.1*127 |
| WBDC60W-48S08 | ১৮-৭৫ ভোল্ট | ৮ ভোল্ট | 7.5A | ১০০ এমভি | 88৫০% | 35.4*25.1*127 |
| WBDC60W-48S12 | ১৮-৭৫ ভোল্ট | ১২ ভোল্ট | ৫এ | ১০০ এমভি | ৯০% | 35.4*25.1*127 |
| WBDC60W-48S15 | ১৮-৭৫ ভোল্ট | ১৫ ভোল্ট | ৪ এ | ১০০ এমভি | ৯০% | 35.4*25.1*127 |
| WBDC60W-48S24 | ১৮-৭৫ ভোল্ট | ২৪ ভোল্ট | 2.5A | ১০০ এমভি | ৮৯% | 35.4*25.1*127 |
| WBDC60W-48S28 | ১৮-৭৫ ভোল্ট | ২৮ ভোল্ট | 2.১৪এ | ১০০ এমভি | ৮৯% | 35.4*25.1*127 |
| WBDC60W-48S48 | ১৮-৭৫ ভোল্ট | ৪৮ ভোল্ট | 1.২৫এ | ২০০ এমভি | ৮৯% | 35.4*25.1*127 |
গুরুত্বপূর্ণ নোট
সমস্ত তথ্য +২৫°সি তে পরীক্ষা করা হয়, যদি অন্যথায় নির্দিষ্ট করা না হয়, নামমাত্র ইনপুট/আউটপুট, পূর্ণ লোড এবং খাঁটি প্রতিরোধী লোডের অধীনে।
কাস্টম ভোল্টেজ আউটপুট প্রয়োজনীয়তার জন্য আমাদের সাথে যোগাযোগ করুন।
"এন" পোস্টফিক্স সহ মডেলগুলি নেতিবাচক যুক্তি নির্দেশ করে, ফ্ল্যাঞ্জ-আর কনফিগারেশন।
সুফিক্স প্লাস-এম (-55 ডিগ্রি অ্যাক্টিভেশন) নামকরণের নিয়মঃ N-R-M
ইনপুট প্যারামিটার
| ইনপুট প্যারামিটার | মন্তব্য | মিনিট | সাধারণ | ম্যাক্স | ইউনিট |
|---|---|---|---|---|---|
| ইনপুট ভোল্টেজ পরিসীমা | 48Vin | 18 | 48 | 75 | ভিডিসি |
| ইনপুট সার্জ ভোল্টেজ | অস্থায়ী (1s) | 80 | ভিডিসি | ||
| ভোল্টেজ চালু করুন | 16.5 | 17.2 | 18 | ভিডিসি | |
| ভোল্টেজ বন্ধ করুন | 16.3 | 16.7 | 17 | ভিডিসি | |
| লোড ইনপুট বর্তমান নেই | লোড ছাড়াই আউটপুট 48Vin | 50 | mA | ||
| ইনপুট/আউটপুট ফিল্টারিং | π প্রকার | মাল্টি-লেভেল | |||
| লজিক সক্ষম করুন | ধনাত্মক যুক্তিঃ পাওয়ার অন (পিন খোলা সক্ষম করুন), পাওয়ার বন্ধ (পিন সংক্ষিপ্ত সক্ষম করুন) নেগেটিভ লজিকঃ পাওয়ার অফ (পিন খোলা সক্ষম করুন), পাওয়ার অন (পিন সংক্ষিপ্ত সক্ষম করুন) | ||||
সাধারণ বিবরণ
| সাধারণ স্পেসিফিকেশন | মন্তব্য | মিনিট | সাধারণ | ম্যাক্স | ইউনিট |
|---|---|---|---|---|---|
| ইনপুট/আউটপুট আইসোলেশন ভোল্টেজ | 1500 | ভিডিসি | |||
| ইনপুট/হাউজিং বিচ্ছিন্নতা ভোল্টেজ | 1500 | ভিডিসি | |||
| আউটপুট/হাউজিং বিচ্ছিন্নতা ভোল্টেজ | 500 | ভিডিসি | |||
| আইসোলেশন প্রতিরোধের | DC500V | 100 | MΩ | ||
| স্যুইচিং ফ্রিকোয়েন্সি | 280 | 330 | 350 | কিলোহার্টজ | |
| কাজের তাপমাত্রা | -৪০ | 100 | °C | ||
| সংরক্ষণের তাপমাত্রা | -৫৫ | 125 | °C | ||
| সুরক্ষা | আর্দ্রতা প্রতিরোধী, লবণ স্প্রে প্রতিরোধী, ছাঁচ প্রতিরোধী | ||||
| আকার | 35.৪ * ২৫.১ * ১২7 | মিমি | |||
| ঠান্ডা করার পদ্ধতি | কনভেকশন, জোরপূর্বক বায়ু শীতল, পরিবাহিতা | ||||
| ওজন | 31 | জি | |||
নির্বাচন পরীক্ষার মানদণ্ড
| পরীক্ষামূলক প্রকল্প | পদ্ধতি | পরীক্ষার অবস্থা | শিল্প গ্রেড | সামরিক পদ |
|---|---|---|---|---|
| অভ্যন্তরীণ চাক্ষুষ পরিদর্শন | জিজেবি ৫৪৮বি, ২০১৭।1 | ১০০% | ১০০% | |
| উচ্চ তাপমাত্রা সঞ্চয় | GJB150.3A | +১২৫°সি, ৪৮ ঘণ্টা | ১০০% | |
| নিম্ন তাপমাত্রায় সঞ্চয় | GJB150.3A | -৫৫ ডিগ্রি সেলসিয়াস, ৪৮ ঘন্টা | ১০০% | |
| তাপমাত্রা চক্র | জিজেবি ৫৪৮বি, ১০১০1 | -৫৫+১২৫°সি, ১০ বার | ১০০% | |
| মধ্যবর্তী ভোল্টেজ পরীক্ষা | - | Tc = +২৫°C | ১০০% | |
| বার্ন-ইন | Tc = +85°C, 48 ঘন্টা | এলোমেলো চেক | ১০০% | |
| চূড়ান্ত বৈদ্যুতিক পরীক্ষা | প্রোডাক্ট স্পেসিফিকেশন | -৪০°সি, +২৫°সি, +৮৫°সি (টিসি) | ১০০% | ১০০% |
| বাহ্যিক চাক্ষুষ পরিদর্শন | জিজেবি ৫৪৮বি, ২০০৯।1 | ১০০% | ১০০% |
শারীরিক মাত্রা
আকারঃ 33.2 মিমি (দৈর্ঘ্য) * 22.8 মিমি (প্রস্থ) * 9.1 মিমি (উচ্চতা)
পিন কনফিগারেশন
| পিন | প্রতীক | ফাংশন |
|---|---|---|
| 1 | ভি- | ইনপুট নেগেটিভ |
| 2 | EN | কন্ট্রোল শেষ |
| 3 | Vi+ | ইনপুট পজিটিভ |
| 4 | ভিও+ | আউটপুট ইতিবাচক |
| 5 | এস+ | সেন্সিং শেষ ইতিবাচক |
| 6 | ট্রিম | ভোল্টেজ সামঞ্জস্যের শেষ |
| 7 | শ- | সেন্সিং শেষ নেগেটিভ |
| 8 | ভ- | আউটপুট নেগেটিভ |
