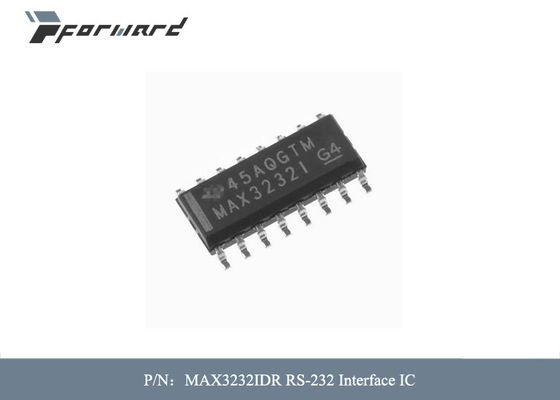

MAX3232IDR RS-232 ইন্টারফেস IC সাপ্লাই ভোল্টেজ - সর্বোচ্চ 5.5 V

এভিয়েশন পার্টস MAX3232IDR RS-232 ইন্টারফেস আইসি সরবরাহ ভোল্টেজ - সর্বোচ্চ 5.5 ভোল্ট

এভিয়েশন পার্টসের বর্ণনাঃ

MAX3232 ডিভাইসটি দুটি লাইন ড্রাইভার, দুটি লাইন রিসিভার এবং একটি দ্বিগুণ চার্জ-পাম্প সার্কিট সহ ±15-kV ESD সুরক্ষা টার্মিনাল থেকে টার্মিনাল (সিরিয়াল-পোর্ট সংযোগ টার্মিনাল, GND সহ) নিয়ে গঠিত।ডিভাইসটি TIA/EIA-232-F এর প্রয়োজনীয়তা পূরণ করে এবং একটি অ্যাসিনক্রোন যোগাযোগ নিয়ামক এবং সিরিয়াল-পোর্ট সংযোগকারীর মধ্যে বৈদ্যুতিক ইন্টারফেস সরবরাহ করেচার্জ পাম্প এবং চারটি ছোট বহিরাগত ক্যাপাসিটার একক 3-ভোল্ট থেকে 5.5 ভোল্ট সরবরাহ থেকে কাজ করার অনুমতি দেয়।ডিভাইসগুলো ২৫০ কিলোবিট/সেকেন্ড পর্যন্ত ডেটা সিগন্যালিং রেটে কাজ করে এবং সর্বোচ্চ ৩০ ভোল্ট/মাইক্রোসেকেন্ড ড্রাইভারের আউটপুট স্লো রেটে।.

বৈশিষ্ট্যবিমানের যন্ত্রাংশ:

• • RS-232 বাস-টার্মিনাল ESD সুরক্ষা অতিক্রম করে
• মানবদেহ মডেল (এইচবিএম) ব্যবহার করে ±15 কেভি
• • টিআইএর প্রয়োজনীয়তা পূরণ করে বা অতিক্রম করে
• EIA-232-F এবং ITU V.28 মান
• • 3-ভোল্ট থেকে 5.5-ভোল্ট ভিসিসি সরবরাহের সাথে কাজ করে
• • ২৫০ কিলোবিট/সেকেন্ড পর্যন্ত কাজ করে
• • দুইজন ড্রাইভার এবং দুইজন রিসিভার
• • নিম্ন সরবরাহ বর্তমানঃ 300 μA সাধারণ
• • বাহ্যিক ক্যাপাসিটরঃ 4 × 0.1 μF
• • ৫-ভোল্ট লজিক ইনপুট ৩.৩ ভোল্ট সাপ্লাই সহ গ্রহণ করে
• • উচ্চ গতির টার্মিনাল-সম্মত বিকল্প ডিভাইস (1 এমবিট/সেকেন্ড)
• ️ SN65C3232 (~40°C থেকে 85°C)
• SN75C3232 (0°C থেকে 70°C)
