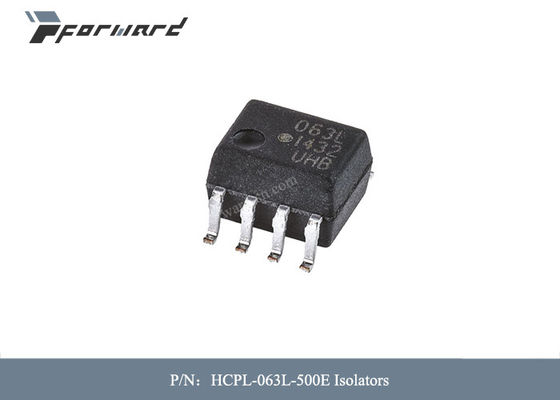

এভিয়েশন পার্টস HCPL-063L-500E আইসোলেটর ভোল্টেজ - আইসোলেশন 3750Vrms

এভিয়েশন পার্টস HCPL-063L-500E আইসোলেটর ভোল্টেজ - আইসোলেশন 3750Vrms


এভিয়েশন যন্ত্রাংশের বর্ণনা:


HCPL-260L/060L/263L/063L হল অপটিক্যালি মিলিত গেট যা একটি GaAsP লাইট ইমিটিং ডায়োড এবং একটি ইন্টিগ্রেটেড হাই গেইন ফটো ডিটেক্টরকে একত্রিত করে।একটি সক্ষম ইনপুট ডিটেক্টরকে স্ট্রোব করার অনুমতি দেয়।ডিটেক্টর আইসি এর আউটপুট একটি খোলা সংগ্রাহক Schottky-ক্ল্যাম্পড ট্রানজিস্টর।অভ্যন্তরীণ ঢাল 3.3V এ 15 kV/µs এর একটি গ্যারান্টিযুক্ত সাধারণ মোড ক্ষণস্থায়ী অনাক্রম্যতা স্পেসিফিকেশন প্রদান করে।

এই অনন্য নকশা LVTTL/LVCMOS সামঞ্জস্যতা অর্জন করার সময় সর্বাধিক AC এবং DC সার্কিট বিচ্ছিন্নতা প্রদান করে।অপ্টোকপলার এসি এবং ডিসি অপারেশনাল প্যারামিটারগুলি -40 °C থেকে +85 °C পর্যন্ত গ্যারান্টিযুক্ত যা সমস্যামুক্ত সিস্টেমের কার্যকারিতা মঞ্জুরি দেয়৷

এই অপ্টোকপলারগুলি উচ্চ গতির লজিক ইন্টারফেসিং, ইনপুট/আউটপুট বাফারিংয়ের জন্য উপযুক্ত, যেমন পরিবেশে লাইন রিসিভার যা প্রচলিত লাইন রিসিভারগুলি সহ্য করতে পারে না এবং অত্যন্ত উচ্চ স্থল বা প্ররোচিত শব্দ পরিবেশে ব্যবহারের জন্য সুপারিশ করা হয়।

এভিয়েশন যন্ত্রাংশের বৈশিষ্ট্য:

• 3.3V/5V ডুয়াল সাপ্লাই ভোল্টেজ

• কম শক্তি খরচ

• 15 kV/µs সর্বনিম্ন কমন মোড প্রত্যাখ্যান (CMR) VCM = 1000 V

• উচ্চ গতি: 15 MBd সাধারণ

• LVTTL/LVCMOS সামঞ্জস্যপূর্ণ

• কম ইনপুট বর্তমান ক্ষমতা: 5 mA

• তাপমাত্রার উপর AC এবং DC কর্মক্ষমতা নিশ্চিত: –40 °C থেকে +85 °C

• 8-পিন ডিআইপি, SOIC-8 এ উপলব্ধ

• স্ট্রোবেবল আউটপুট (শুধুমাত্র একক চ্যানেল পণ্য)

• নিরাপত্তা অনুমোদন: UL, CSA, IEC/EN/DIN EN 60747-5-5

এভিয়েশন যন্ত্রাংশের স্পেসিফিকেশন:
