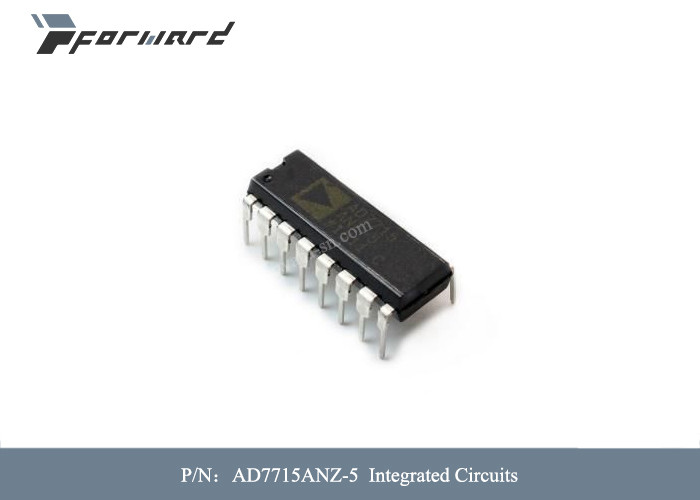

এভিয়েশন পার্টস AD7715ANZ-5 ইন্টিগ্রেটেড সার্কিট অপারেটিং টেম্পারেচার-40°C ~ 85°C

এভিয়েশন পার্টস AD7715ANZ-5 ইন্টিগ্রেটেড সার্কিট অপারেটিং টেম্পারেচার-40°C ~ 85°C

এভিয়েশন যন্ত্রাংশের বর্ণনা:


AD7715 কম ফ্রিকোয়েন্সি পরিমাপ অ্যাপ্লিকেশনের জন্য একটি সম্পূর্ণ এনালগ ফ্রন্ট এন্ড।অংশটি সরাসরি একটি ট্রান্সডুসার থেকে নিম্ন স্তরের ইনপুট সংকেত গ্রহণ করতে পারে এবং একটি সিরিয়াল ডিজিটাল শব্দ আউটপুট করতে পারে।কোন অনুপস্থিত কোড কর্মক্ষমতা 16 বিট পর্যন্ত উপলব্ধি করার জন্য এটি একটি Σ-Δ রূপান্তর কৌশল নিযুক্ত করে।ইনপুট সংকেত একটি এনালগ মডুলেটরের চারপাশে ভিত্তি করে একটি মালিকানাধীন প্রোগ্রামেবল লাভ ফ্রন্ট এন্ডে প্রয়োগ করা হয়।মডুলেটর আউটপুট একটি অন-চিপ ডিজিটাল ফিল্টার দ্বারা প্রক্রিয়া করা হয়।এই ডিজিটাল ফিল্টারের প্রথম খাঁজটি অন-চিপ কন্ট্রোল রেজিস্টারের মাধ্যমে প্রোগ্রাম করা যেতে পারে যাতে ফিল্টার কাটঅফ এবং আউটপুট আপডেট রেট সামঞ্জস্য করা যায়।

AD7715 একটি ডিফারেনশিয়াল এনালগ ইনপুট এবং সেইসাথে একটি ডিফারেনশিয়াল রেফারেন্স ইনপুট বৈশিষ্ট্যযুক্ত।এটি একটি একক সরবরাহ (3 V বা 5 V) থেকে কাজ করে।এটি 0 mV থেকে 20 mV, 0 mV থেকে 80 mV, 0 V থেকে 1.25 V এবং 0 V থেকে 2.5 V এর ইউনিপোলার ইনপুট সিগন্যাল রেঞ্জ পরিচালনা করতে পারে। এটি ±20 mV, ±80 mV, ± বাইপোলার ইনপুট সংকেত রেঞ্জও পরিচালনা করতে পারে 1.25 V এবং ±2.5 V। এই বাইপোলার রেঞ্জগুলি ডিফারেনশিয়াল এনালগ ইনপুটের নেতিবাচক ইনপুটকে উল্লেখ করা হয়।AD7715 এইভাবে একটি একক চ্যানেল সিস্টেমের জন্য সমস্ত সিগন্যাল কন্ডিশনিং এবং রূপান্তর সম্পাদন করে।

AD7715 স্মার্ট, মাইক্রোকন্ট্রোলার বা DSP-ভিত্তিক সিস্টেমে ব্যবহারের জন্য আদর্শ।এটিতে একটি সিরিয়াল ইন্টারফেস রয়েছে যা তিন-তারের অপারেশনের জন্য কনফিগার করা যেতে পারে।ইনপুট সিরিয়াল পোর্ট ব্যবহার করে সফ্টওয়্যারে গেইন সেটিংস, সিগন্যাল পোলারিটি এবং আপডেট রেট নির্বাচন কনফিগার করা যেতে পারে।অংশটিতে স্ব-ক্রমাঙ্কন এবং সিস্টেম ক্রমাঙ্কন বিকল্পগুলি রয়েছে যা অংশে বা সিস্টেমে লাভ এবং অফসেট ত্রুটিগুলি দূর করতে।

CMOS নির্মাণ খুব কম শক্তির অপচয় নিশ্চিত করে, এবং পাওয়ার-ডাউন মোড স্ট্যান্ডবাই পাওয়ার খরচ কমিয়ে 50 µW সাধারণ করে।অংশটি একটি 16-লিড, 0.3 ইঞ্চি-প্রশস্ত, প্লাস্টিকের ডুয়াল-ইন-লাইন প্যাকেজ (PDIP) এর পাশাপাশি একটি 16-লিড 0.3 ইঞ্চি প্রশস্ত ছোট আউটলাইন (SOIC_W) প্যাকেজ এবং একটি 16-লিড TSSOP প্যাকেজে পাওয়া যায়।

এভিয়েশন যন্ত্রাংশের বৈশিষ্ট্য:

• AD7715 3 V সরবরাহ এবং 1 MHz মাস্টার ঘড়িতে মোট সরবরাহ কারেন্টে 450 µA এর কম খরচ করে, এটি কম-পাওয়ার সিস্টেমে ব্যবহারের জন্য আদর্শ করে তোলে।স্ট্যান্ডবাই কারেন্ট 10 µA এর কম।
• প্রোগ্রামেবল লাভ ইনপুট AD7715 কে সরাসরি স্ট্রেন গেজ বা ট্রান্সডুসার থেকে প্রচুর পরিমাণে সিগন্যাল কন্ডিশনিং সরিয়ে ইনপুট সিগন্যাল গ্রহণ করতে দেয়।
• AD7715 একটি তিন-তারের সিরিয়াল ইন্টারফেস সহ মাইক্রোকন্ট্রোলার বা ডিএসপি প্রসেসর অ্যাপ্লিকেশনের জন্য আদর্শ যা আন্তঃসংযোগ লাইনের সংখ্যা হ্রাস করে এবং বিচ্ছিন্ন সিস্টেমে প্রয়োজনীয় অপটোকপলারের সংখ্যা হ্রাস করে।অংশটিতে অন-চিপ রেজিস্টার রয়েছে যা আউটপুট আপডেট রেট, ইনপুট লাভ, সিগন্যাল পোলারিটি এবং ক্রমাঙ্কন মোডগুলির উপর সফ্টওয়্যার নিয়ন্ত্রণের অনুমতি দেয়।
• অংশটিতে 16-বিট কোন অনুপস্থিত কোড, ±0.0015% নির্ভুলতা এবং কম rms শব্দ সহ চমৎকার স্ট্যাটিক পারফরম্যান্স স্পেসিফিকেশন রয়েছে।এন্ডপয়েন্ট ত্রুটি এবং তাপমাত্রা প্রবাহের প্রভাবগুলি অন-চিপ ক্রমাঙ্কন বিকল্পগুলির দ্বারা নির্মূল করা হয়, যা শূন্য-স্কেল এবং পূর্ণ-স্কেল ত্রুটিগুলি সরিয়ে দেয়।

এভিয়েশন যন্ত্রাংশের স্পেসিফিকেশন:
